電源ケーブルの電磁遮蔽解析

開閉器、変圧器、電源ケーブルの磁界シュミレーション

建物内には電源ケーブルが多数設置され電流が流れると相当量の磁界が発生しますが、どの程度発生しているのか磁界解析しました。
この評価解析は磁界解析ソフトウェアF-MAGで行いました。
今回は、撚り線とストレートの電線で発生する磁束密度分布を比較してみました。

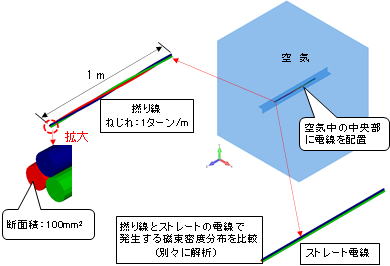

解析対象部材

解析モデル

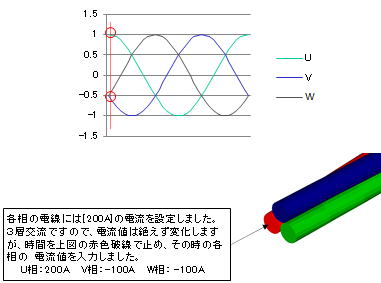

荷重 (電流入力)

解析モデル

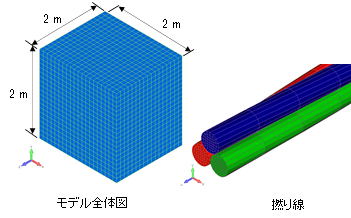

メッシュモデル

解析モデル

磁束密度分布表示断面

解析モデル

この評価解析の結果として

・磁束密度分布コンター図

この評価解析の結果はダウンロードできます。ご希望の方は、所定の方法でお申し込みください。

お申込みはこちらへ
