溶液中の電界分布解析

電解液(海水)の電界分布解析

海水は電気伝導性があり誘電体(不導体)と導体の両方の性質がありますが、今回はこの両方の性質のある海水に対して誘電率を設定した電流解析を行いました。
通常、誘電体であれば誘電率を設定して静電界解析、導体であれば電荷が移動しますので電気伝導率(抵抗の逆数)を設定して電流解析を行います。
この評価解析は電界解析ソフトウェアF-VOLTで行いました。

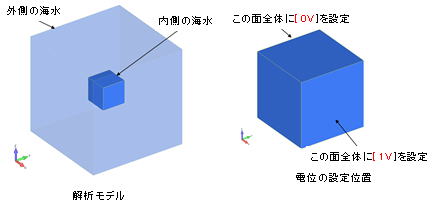

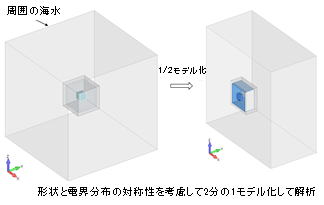

解析モデルは、下図のように海水を内側と外側に分け、その境界面に電位を設定して、電極の部分は省略しました。

解析モデル概要

解析モデル概要
 解析モデル概要

解析モデルの物性 解析モデルの物性

海 水 :  比 誘 電 率 ; 81
       電気伝導率 ;  4 (S/m)

この評価解析の結果として

・ 電位分布コンター図
・ 電界分布コンター図

を作成しました。

このテーマの解析結果はダウンロードできます。ご希望の方は、所定の方法でお申し込みください。

お申込みはこちらへ
