圧電素子解析

圧電素子(ピエゾ)による駆動力解析

2枚の薄板圧電材の間に金属板を挟み込んで張り合わせた構造を持つバイモルフ型圧電アクチュエータの変位を解析しました。
この評価解析は電界解析ソフトウェアF-VOLTで行いました。

解析モデル外観図

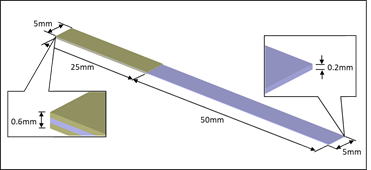

圧電アクチュエータ形状寸法図

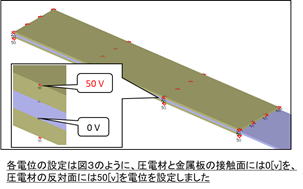

設定電位

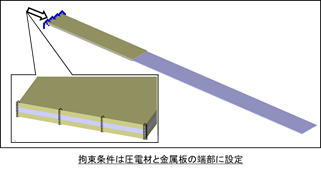

拘束条件

この評価解析の結果として

・ 電界分布コンター図
・ 変位分布コンター図

を作成しました。

このテーマの解析結果はダウンロードできます。ご希望の方は、所定の方法でお申し込みください。

お申込みはこちらへ
