モータ、発電機、アクチュエータ、誘導加熱装置などの磁場/磁界解析では、多くの場合、その解析結果を利用し、応力解析、振動解析などの構造解析、電磁誘導解析、渦電流解析あるいは熱解析、熱応力解析等の連成解析が必要となります。

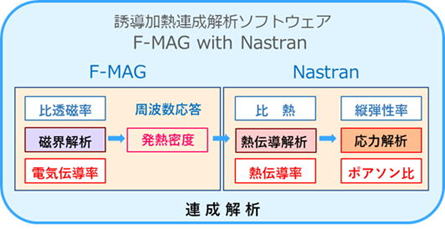

この連成解析用システムは、磁界解析ソフトウェア F-MAG で求めた結果から構造・熱解析ソフトウェア Femap with Nastran で連成解析を行うシステムです。

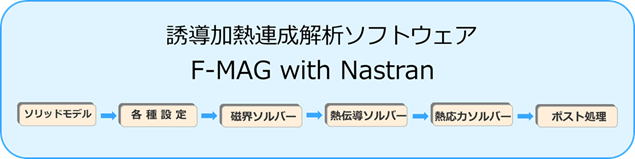

同じプリ・ポスト環境下で、磁場/磁界解析から構造・熱連成解析まで、透過的に行うことができます。
![磁界と構造・熱連成解析システム F-MAG with NX Nastran](../../fw1003/fw0121/dz1324a.jpg)

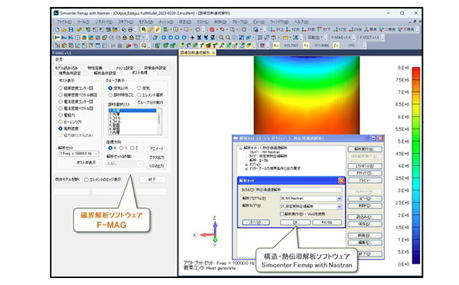

プリ・ポストプロセッサ Simcenter Femap
![連成解析ワークベンチ](../../fw1003/fw0121/dz1234a.jpg)
F-MAG with Nastran ( マルチフィジックス 対応)
![特 長](../../fw1003/fw0117/dy0815.gif)
- プリ・ポストプロセッサとして Femap を採用し、連成解析に必要な全ての操作を同じ環境下で透過的に行うことができます。
- 磁界解析から構造・熱伝導・熱応力の連成解析まで簡単に行うことができます。
- お客様の連成解析内容に応じてカスタマイズいたします(自動化も可能)。
- 各種モータ/発電機の設計
電磁力と構造および熱伝導の連成解析
![電磁力と構造および熱伝導の連成解析](../../fw1003/fw0121/dz1269.jpg)
- 電磁開閉器の設計
電磁力と構造の連成解析事例
![電磁力と構造の連成解析事例](../../fw1003/fw0121/dz1270.jpg)
- アクチュエータの設計
電磁力と構造の連成解析
![電磁力と構造の連成解析事例](../../fw1003/fw0121/dz1271.jpg)
- 誘導加熱装置の設計
渦電流による発熱と熱伝導および熱応力の連成解析
![電流による発熱と熱伝導および熱応力の連成解析](../../fw1003/fw0121/dz1272.jpg)
- 誘導加熱装置の設計
渦電流発熱による輻射熱の連成解析
![渦電流発熱による輻射熱の連成](../../fw1003/fw0121/dz1662.jpg)
