電子レンジのマイクロ波加熱解析事例

容器蓋に金属層を含む場合

マイクロ波加熱は、周波数が300MHz~3THzの電磁波(マイクロ波)を被加熱物(誘電体)に照射し、被加熱物自身が発熱します(誘電損失)。
マイクロ波は被加熱物全体に照射されますが、実際にどの程度均一に、どの程度まで内部に浸透しているか、実際に試作して測定すると、それなりの時間と費用が必要になります。
試作の代わりにPC上で必要なケースの解析モデルを作成し、計算するだけで、装置の形状、 導波管の数/位置、被加熱物の配置などの諸条件を、短時間/ローコストで最適化することができます。
このマイクロ波加熱の例題として、電子レンジ内に水の入ったポリプロピレン(PP樹脂)の容器を設置し、マイクロ波照射時の発熱分布を解析してみました。
PP樹脂の容器の蓋を、PP樹脂のみの場合と、PP樹脂/アルミニウム(Al)/PP樹脂の2種3層構造から成る場合の2通りについて解析してみました。

解析仕様

電子レンジ内寸法:幅 340 x 奥行 350 x 高さ 240 (mm)

導波管の内径:70 x 70 (mm)

マイクロ波の周波数:2.45 GHz

収納容器寸法:110 x 110 x 高さ65 x 厚さ 0.5 (mm)

収納容器材質:PP樹脂:比誘電率 = 2.17/誘電正接 = 0.0002/透磁率 = 1

上側蓋:PP樹脂またはアルミニウム(全反射)の2通り

容器の収納物:25°の水 100cc (比誘電率 = 76.7/誘電正接 = 0.16)

容器設置位置:電子レンジ内の中央

電子レンジ内法

導波管の位置

上側蓋:PP樹脂単体

上側蓋: PP/Al/PPの二種三層樹脂

上側蓋の構造

解析モデル

モデル全体

収納容器と水

収納容器と水とAl
( ※ 今回の解析では、Alは完全導体と仮定し、全表面に全反射境界条件を設定しました。 )

解析結果

電界分布コンター図/モデル全体/上側蓋:PP樹脂のみ

電界分布コンター図/モデル全体/上側蓋:PP樹脂のみ

電界分布コンター図/水を収納した容器/上側蓋:PP樹脂のみ

電界分布コンター図/水を収納した容器/上側蓋:PP樹脂のみ

電界分布コンター図/収納容器のみ/上側蓋:PP樹脂のみ

電界分布コンター図/収納容器のみ/上側蓋:PP樹脂のみ

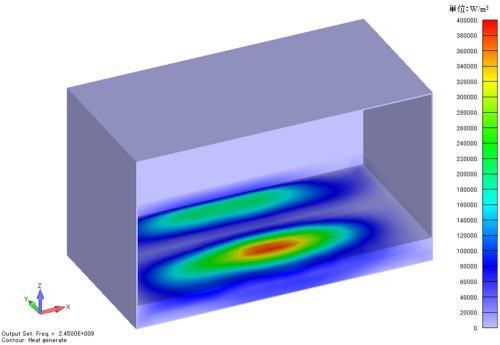

発熱密度分布コンター図/水を収納した容器/上側蓋:PP樹脂のみ

発熱密度分布コンター図/水を収納した容器/上側蓋:PP樹脂のみ

発熱密度分布コンター図/収納容器のみ/上側蓋:PP樹脂のみ

発熱密度分布コンター図/収納容器のみ/上側蓋:PP樹脂のみ

電界分布コンター図/モデル全体/上側蓋:PP/Al/PPの二種三層構造

電界分布コンター図/モデル全体/上側蓋:PP/Al/PPの二種三層構造

電界分布コンター図/水を収納した容器/上側蓋:PP/Al/PPの二種三層構造

電界分布コンター図/水を収納した容器/上側蓋:PP/Al/PPの二種三層構造

発熱密度分布コンター図/収納容器のみ/上側蓋:PP樹脂のみ

発熱密度分布コンター図/収納容器のみ/上側蓋:PP樹脂のみ

電界分布コンター図/収納容器のみ/上側蓋:PP/Al/PPの二種三層構造

電界分布コンター図/収納容器のみ/上側蓋:PP/Al/PPの二種三層構造

発熱密度分布コンター図/水を収納した容器/上側蓋:PP/Al/PPの二種三層構造

発熱密度分布コンター図/水を収納した容器/上側蓋:PP/Al/PPの二種三層構造

発熱密度分布コンター図/収納容器のみ/上側蓋:PP/Al/PPの二種三層構造

発熱密度分布コンター図/収納容器のみ/上側蓋:PP/Al/PPの二種三層構造

この解析結果につきまして詳細な内容をご希望の方は、資料請求ページの「解析事例説明希望」欄からお申込みください。
[解析事例説明希望] ⇒ [電磁界解析ソフトウェア (F-WAVE)] ⇒ 「解析事例選択欄」⇒ [その他] ⇒ 入力欄に「電子レンジのマイクロ波加熱解析事例」とご記入ください。
お申し込み確認後、メールで連絡させていただきます。

説明はオンラインで実施させていただきますが、ご要望があれば、資料を添付してメールで説明させていただきます。
