静解析モジュール (F-MAG-ST) 適用例

磁場/磁界 有限要素法 周波数応答

誘導加熱炉解析事例

交流電源に接続されたコイルの中に金属等の導体を置くと、コイルと導体は離れているにもかかわらず導体の表面が発熱します。
これは導体の表面付近に高密度の渦電流が発生し、そのジュール熱で導体の表面が発熱したからです。
最初に、コイルと金属で構成される誘導加熱炉のモデルでこの渦電流の発生している様子を磁界解析ソフトウェア F-MAGを使用してシミュレーションしてみました。

誘導加熱解析モデル
非線形磁化特性

※ 金属に使用した非線形磁化特性は上図の通りです。

解析結果は下図の通りです。

誘導加熱解析 磁束密度分布

磁束密度分布コンター図 (金属部分)
誘導加熱解析 磁束密度

磁束密度ベクトル線図 (金属部分)
誘導加熱解析 渦電流密度分布

渦電流密度分布コンター図(金属部分)

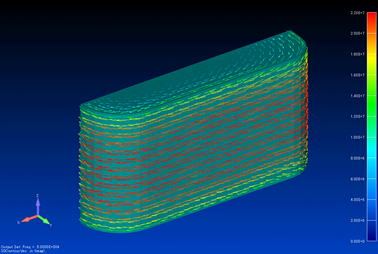

誘導加熱解析 渦電流密度分布

渦電流密度ベクトル線図(金属部分)
誘導加熱解析 発熱密度

発熱密度分布コンター図(金属部分)

ここで求めました発熱密度を利用し、 F-MAG with NX Nastranで温度分布、熱応力分布を求めます。

F-MAG with NX Nastran による連成解析事例につきましてはこちらでご覧ください。

F-MAG with NX Nastran による連成解析へ

この解析結果につきまして詳細な内容をご希望の方は、資料請求ページの「解析事例説明希望」欄からお申込みください。
[解析事例説明希望] ⇒ [磁界解析ソフトウェア (F-MAG)] ⇒ 「解析事例選択欄」⇒ [その他] ⇒ 入力欄に「誘導加熱炉解析事例」とご記入ください。
お申し込み確認後、メールで連絡させていただきます。

説明はオンラインで実施させていただきますが、ご要望があれば、資料を添付してメールで説明させていただきます。
